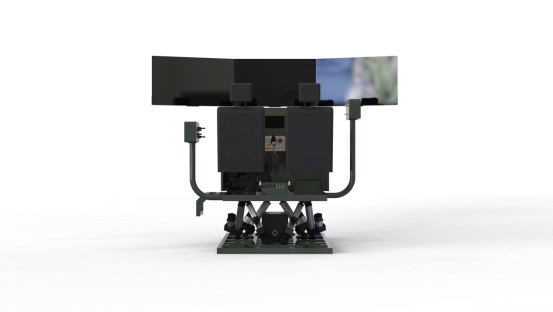

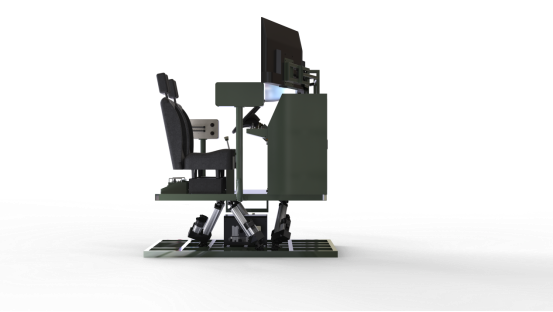

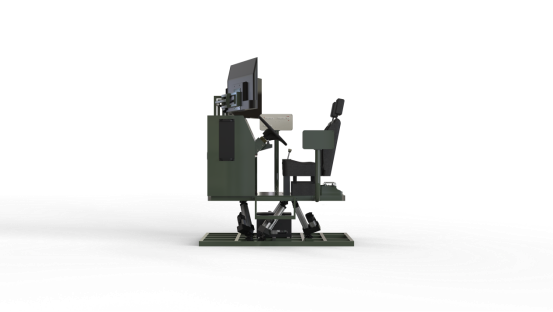

一、产品外观展示

一、产品总体功能概述

该训练系统主要模拟GQC131TA型轮式冲击桥驾驶、作业（架设与撤收）、综合演练功能，各操作组件外形外观、空间定位、使用方法、操作行程、动作感应、动作功能与实装部件高度仿真，真实感、操作力感、触感与实装基本一致，能够实现教学演示、模拟训练、考核评估等功能。

1.作业训练台

（1）显示终端、仪表高度仿真实装（能够将模拟驾驶软件中装备的车速、油压、水温、转速、刹车气压、电压、油表等技术参数的显示和变化，通过数据传输实时显示在仪表上），各类声响及灯光与实装一致。

（2）模拟驾驶部件的电源开关、点火钥匙、离合器、方向盘、油门、开关面板和手制动等操纵装置与实装基本一致。

2.运动平台

通过运动平台沿X、Y、Z轴三个方向的直线运动和绕X、Y、Z轴三个方向的转动，实现装备运动过程中的运动姿态；应能与驾驶舱可靠、安全联接。

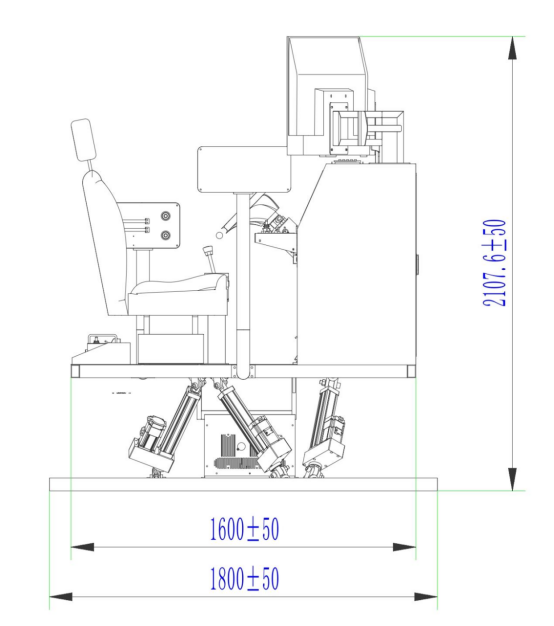

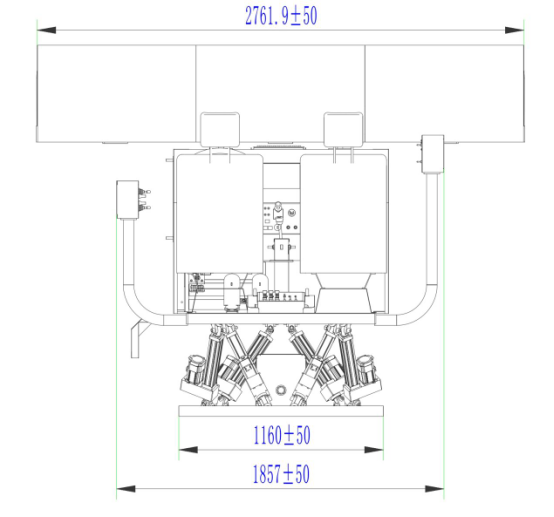

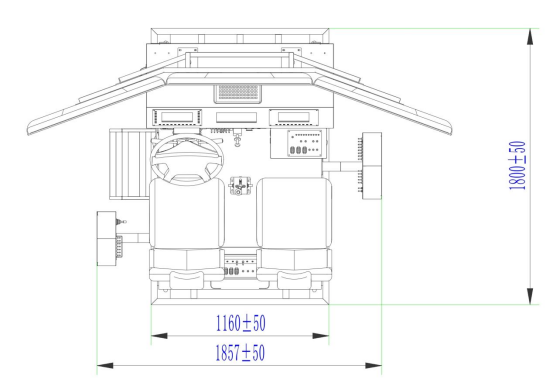

二、设备总体尺寸及重量

GQC131TA型轮式冲击桥模拟训练系统设备物理特性如下所述：

n 长:2761.9±50mm.

n 宽:1800±50mm.

n 高:2107.6±50mm.

n 设备总重量：348kg

n 设备主体框架材质：铝合金

n 系统连续工作时间≥400小时

n 系统选用成熟的技术和成熟的零配件供应，采用模块化设计，便于组装和更换，且无需机械校准即可使用。系统资料和备附件及齐套工具详见装货清单。

n 维修性：维修时间25分钟以内，现场可更换单元（LRU）,提供LRU清单。

n 测试性：使用通用检测设备进行故障检测，并快速定位故障。

n 安全性：按照GB14050-2008《系统接地的型式及安全技术要求》，具备良好的电源接地和信号接地，具备漏电、过压、过流保护。

n 工作环境温度：-15℃-58℃

n 存储环境温度：-45℃-60℃

n 相对湿度：不大于96%（30℃）系统可正常工作

n 湿热：82%RH

n 振动冲击：2g

n 运输抗振等级：3级（满足GJB 5733-2006《军事装备运输性基本要求》中的铁路、水路、公路及航空运输相关要求）

n 电磁兼容性：满足GJB150A-2009要求

一、六自由度运动平台技术参数

1.六自由度运动平台技术参数表
