步战车（03）驾驶和射击综合模拟器

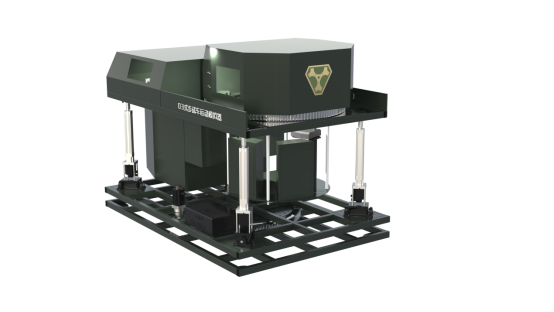

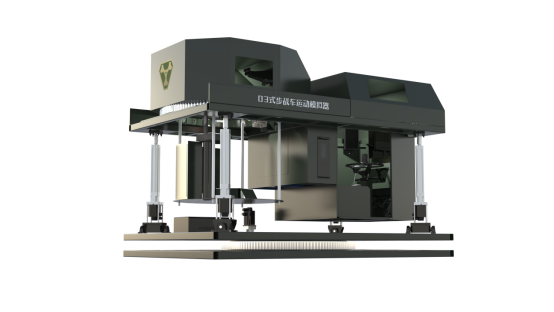

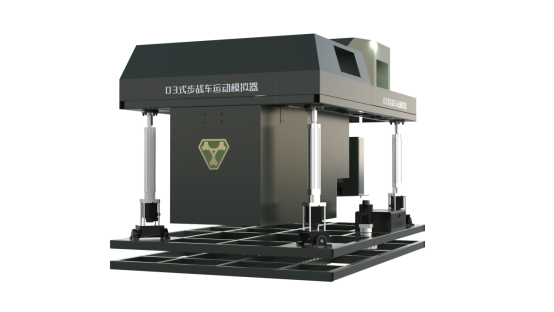

一、产品外观展示

二、产品总体功能概述

该模拟器能完成03突击车基础驾驶动作练习、换挡和转向驾驶、上下坡驾驶、侧坡驾驶、横穿山脊、越过沟渠驾驶、通过限制路和障碍物驾驶、越过弹坑驾驶、越过岩石驾驶、高速公路驾驶、上下输送平台驾驶、松软多沙地区行驶、泥泞地区行驶、涉水驾驶、山地驾驶、冰雪地驾驶、夜间驾驶场景等科目训练，并提供与环境相适应的动力反馈。

射击模拟训练功能与驾驶席位处于同一战斗环境背景下，能接收到外部环境变化及驾驶席位操作带来的车体作用力反馈，能够采用模拟的机械式武器站运用高低机手柄、方向机手柄、操纵台以及电子观瞄系统以画中画的形式寻找空中及地面的目标并进行瞄准和射击功能，实现车载武器停止间对固定和运动目标射击、短停间对固定和运动射击等课目的模拟训练。

建立射手射击操作过程的数学模型，包括：武器稳定控制系统运动特性仿真数学模型，战斗射击功能仿真数学模型等，并具有爆炸、燃烧、尾迹等视觉效果和发动机噪声、武器发射、弹药爆炸等战场音响效果。虚拟搭建的射击环境能够实时模拟风的效果（比如波浪的起伏，旗帜的摆动等），太阳、月亮、星空、光影等可进行24小时连续切换。

具有目标出现到射击完成的全过程存储、复现和成绩自动评判功能，使训练人员在使用模拟射击训练器完成训练后能够准确了解自身训练情况，提高训练效率和质量；训练过程可以把当前监控的模拟器运动数据和操作手操作动作数据记录到文件中，以供教员回放讲评。

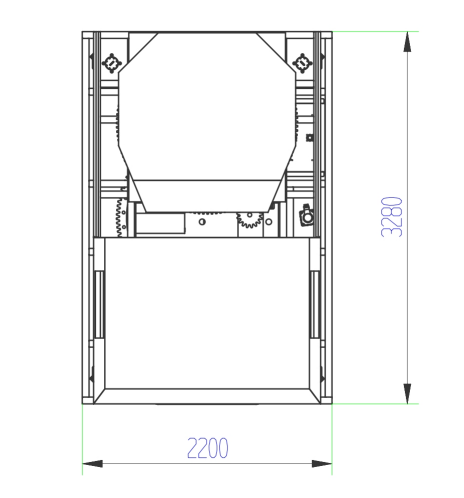

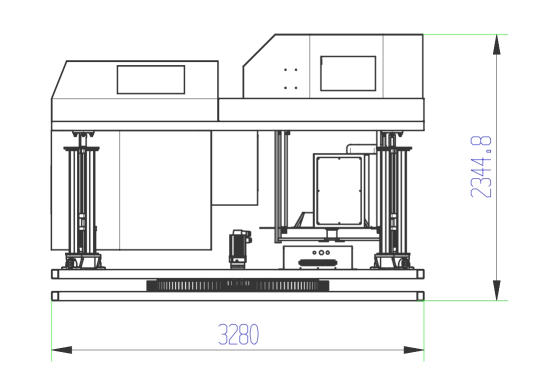

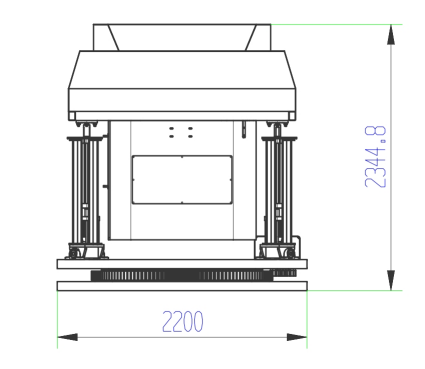

三、设备总体尺寸

四、四自由度运动平台技术参数（选配）

五、驾驶舱体尺寸和主要零部件配置参数

1. 概述

（1）半实物模拟器外观、布局、参数设置、界面显示、操作响应与实装设备基本一致；训练方舱舱内驾驶与射击操作设备与实际车辆基本一致。

（2）舱体材质为金属材质，喷塑工艺，结实耐用，不易腐蚀。舱内布局与实装一致。

（3）外廓尺寸：

长：3280±10mm。宽：2200±10mm。高：2344.8±10mm。

（4）座椅与实车座椅一致。

（5）结构牢固，外形美观。

（6）表面处理工艺：采用喷塑工艺，军用迷彩色符合国军标GJB1379要求。

（7）安全设施：带扶手和安全护栏。
